VELUX dakramen zijn een uitstekende oplossing om natuurlijk licht en ventilatie in uw woning te brengen, waardoor donkere zolders kunnen worden omgetoverd tot functionele leefruimtes. Met de juiste installatie bevorderen deze dakramen niet alleen de lichtinval en ventilatie, maar kunnen ze ook de verkoopwaarde van uw huis verhogen. Deze handleiding biedt gedetailleerde stappen voor zowel de installatie van een nieuw VELUX dakraam als het vervangen van een bestaand exemplaar.
Voorbereiding en benodigdheden
Voordat u begint met de installatie of vervanging van een VELUX dakraam, is het essentieel om alle benodigde materialen te verzamelen. Dit omvat het bijpassende gootstuk, een isolatiekraag en dampremmende folie. Het is tevens aan te raden om de dakconstructie vooraf te laten inspecteren door een vakspecialist om te verzekeren dat deze geschikt is voor de plaatsing van een dakraam. Het dakraam moet precies tussen de gordingen of spanten passen.
VELUX dakramen zijn verkrijgbaar in diverse afmetingen. Om de juiste maat te bepalen, is het raadzaam om de maatcode van uw oude dakraam te kennen bij renovatie, aangezien VELUX zijn producten voortdurend doorontwikkelt. Op de website van VELUX kunt u een overzicht vinden van oude en nieuwe maatcodes.
Voor het plaatsen van een groot dakraam kan het nodig zijn de balkconstructie van het dak aan te passen. Controleer altijd lokaal of een vergunning vereist is, vooral bij plaatsing aan de voorkant van het huis. Voor een sporenkap of een kap met zelfdragende dakplaten is het raadzaam een vakman in te schakelen.
Veelgestelde vragen over voorbereiding:
- Is de handleiding van de VELUX GGL in het Nederlands beschikbaar? Helaas is de handleiding van de Velux GGL niet in het Nederlands beschikbaar; deze is wel in het Engels te vinden.
- Wat moet ik doen als het dakraam mistig wordt of condensvorming vertoont? Condensvorming kan worden verminderd door te zorgen voor goede ventilatie, bijvoorbeeld door regelmatig het ventilatieklepje te openen.
- Hoe kan ik de ventilatie in de kamer verbeteren met een VELUX GGL dakvenster? De ventilatieklep kan worden geopend door de handgreep omhoog te duwen tot de ventilatiepositie, wat zorgt voor een zachte stroom van frisse lucht.
Installatie van een nieuw VELUX dakraam
Stap 1: Het dakraam uitpakken en voorbereiden
Pak het VELUX raam voorzichtig uit om beschadiging te voorkomen. In de verpakking vindt u het raam, installatiebeugels, bevestigingsmiddelen en het kapgedeelte. Bij een standaard tuimeldakraam met EDW gootstuk, volgt u de rode kleurcodering in de instructies. Sta het raam rechtop en verwijder de piepschuim blokken aan de bovenkant. Open het raam door de bedieningsbalk omhoog en naar binnen te duwen, en draai het volledig om totdat de piepschuim blokken op de vloer rusten. Koppel het raam los van het frame door de knop op de scharnieren in te drukken.
Stap 2: De dakopening creëren
Bepaal horizontaal waar het dakraam moet komen. De positie beïnvloedt de hoeveelheid daglicht, het uitzicht, de ventilatie en het gebruiksgemak. Houd de vuistregel aan dat u zowel zittend als staand door het dakraam moet kunnen kijken. Meet de afstand tussen de gordingbalken waar het raam tussen komt. Ondersteun de gordingbalk tijdelijk met een regel van 50x50 mm voordat u deze doorzaagt. Teken de contouren van het dakraam en de dikte van de raveelbalken af. Zaag de gordingbalk door met een handzaag en wrik het doorgezaagde stuk los met een koevoet.
Zaag een werkmansgat (50x50 cm) in het dakbeschot, ruim binnen de contourlijnen. Verwijder voldoende dakpannen vanuit dit gat. Controleer of u voldoende dakpannen hebt verwijderd. Boor op de hoekpunten van de contouren gaten door het dakbeschot. Zaag nu de opening van het dakraam uit. Het is aan te raden de opening 40-60 mm breder te maken dan het raam zelf.
Stap 3: Het frame plaatsen
Plaats de raveelbalken tussen de gordingen met balkdragers. Zaag een sleufje tussen het dakbeschot en de doorgezaagde gording, waar de balkdrager komt. Steek ook wat hout weg uit de raveelbalken, zodat ze tegen het dakbeschot aankomen. Zet de balkdragers vast met ankernagels. Plaats twee balken tussen de raveelbalken, aan de onder- en bovenkant van het raam, met lange schroeven. Schroef vervolgens vanaf de buitenkant het dakbeschot vast aan de raveelbalken.
Bevestig de onderste installatielat, met de bovenrand ongeveer 80 mm boven de eerste rij dakpannen onder het raam. Knip eventueel overtollig folie terug en leg het over de latten voor extra waterdichting. Plaats de isolatiekraag en bevestig de montagebeugels volgens de instructies. Let op de kleurcodering (rood voor EDW gootstukken) voor de juiste plaatsing van de beugels aan de boven- en onderkant van het raam. Plaats het kozijn over de sparing en bevestig de onderste beugels van het frame aan de ondersteuningslat met 30 mm en 80 mm schroeven. Zorg ervoor dat de schroeven door de lat, de tegenlat en, indien aanwezig, in de dakspant gaan.
Stap 4: Het dakraam terugplaatsen en afstellen
Plaats het dakraam terug in het kozijn door de gebogen scharnier op het raam in lijn te brengen met de corresponderende sleuven in het raamframe. Controleer de opening tussen de zijkanten van het dakraam en het frame. Open het dakraam en bekijk de onderste opening; de opening tussen glas en frame moet gelijkmatig zijn. Indien nodig, plaats de meegeleverde zwarte wig in de beugel op de bovenhoek die tegenover de bredere opening staat om aanpassingen te maken.
Verwijder het glasraam opnieuw uit het kozijn door op de scharnierknoppen te drukken. Bevestig nu het frame definitief door de schroeven in te draaien die eerder 10 mm uitstaken. Plaats de onderste buitenkraag en markeer de positie van de afwateringsgoot, die onder een hoek moet worden geplaatst voor een goede afvoer. Als u panlatten heeft, verwijder dan een deel ervan om de goot aan de dakspant te bevestigen.
Stap 5: Gootstukken en buitenkraag aanbrengen

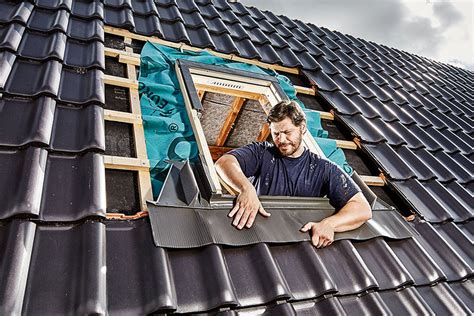

Plaats de buitenkraag rond het raamkozijn, met het langere materiaal bovenaan. Verwijder de beschermstrips van de buitenkraag en plak deze op de randen van het raamkozijn. Zorg ervoor dat de hoekflappen stevig rond het kozijn worden geplaatst. Bevestig de goot bovenaan en vouw de buitenkraag eroverheen en in de goot.
Breng het gootstuk aan rondom het dakraam, zorg voor een goede afdichting tegen de dakbedekking. Bij geprofileerde dakbedekking moeten de gootstukken onder het raam worden afgekant. Vorm het gootstuk over de dakpannen en duw het om de dakpanprofielen. Buig het geplooide gedeelte 45 graden terug. Schuif de zijdelen van het gootstuk op hun plaats en bevestig ze door de lipjes om te vouwen en een spijker te slaan. Plaats de zijframes door ze op hun plaats te klikken.
Stap 6: Dakpannen en afwerking
Nadat de gootstukken zijn geïnstalleerd, kunnen de dakpannen rond het dakraam worden afgewerkt. Zorg voor een naadloze aansluiting op de bestaande dakpannen. Mogelijk moeten resterende dakpannen op maat worden gezaagd met een slijptol.
De laatste fase is het plaatsen van de dampremmende folie. Breng de binnenafwerking aan, zoals plaatmateriaal (bijvoorbeeld Interprime platen). Boor de schroefgaten voor (3 mm) en verruim deze met een verzinkboor. Maak eventueel gebruik van een kant-en-klare, passende interieurafwerking. Plamuur de schroefgaten in de binnenafwerking dicht en kit de naden met acrylaatkit.
Belangrijk: Gebruik verf op waterbasis (acrylverf) die snel droogt, niet stinkt en milieuvriendelijk is. Gebruik hiervoor speciale rollers en kwasten. Spoel verfgereedschap niet tussentijds uit, maar rol het op in aluminiumfolie voor later gebruik.
Vervanging van een VELUX dakraam
Bij vervanging kan het binnenwerk van het VELUX tuimelvenster blijven zitten, maar de buitenste schil moet worden verwijderd. Verwijder eerst het dakraam, de gootstukken en de dakpannen rondom het dakraam. Voordat u met de montage begint, dient het draaiende gedeelte uit het kozijn te worden gehaald door de pennen aan de binnenzijde van het scharnier in te drukken.
Monteer vervolgens het nieuwe VELUX dakraam met de meegeleverde bevestigingsmiddelen. Klik de renovatiegootstukken in elkaar om een frame te vormen en plaats dit over het kozijn. Let op: bij dakramen die vóór april 2001 zijn ontwikkeld, gebruikt u renovatiegootstukken. Voor dakramen die na april 2001 zijn ontwikkeld, gebruikt u EDW 1000-gootstukken.
Zet tot slot het draaiende gedeelte terug in het kozijn en schroef het vast. Plaats de dakpannen terug rondom het gemonteerde VELUX dakraam en zorg voor een goede aansluiting op de bestaande pannen. Zaag de resterende dakpannen indien nodig op maat met een slijptol.
Montage instructie - Koorden vervangen verduisterend rolgordijn VELUX dakraam
Veiligheid en onderhoud
Thermische breuk voorkomen
Bij plaatsing van een VELUX dakraam aan de oost- of zuidkant is er een verhoogde kans op glasbreuk, ook wel thermische breuk genoemd. Dit ontstaat door grote temperatuurverschillen tussen de buitenlucht en het glas en kan voorkomen in elk seizoen. De breuk begint vaak aan de rand van het glas en loopt loodrecht naar de plek van temperatuurverschil. Omdat dit een natuurlijk verschijnsel is en geen productie- of montagefout, valt dit buiten de garantie. Om thermische breuk te voorkomen, wordt altijd geadviseerd om buitenzonwering te plaatsen.
Veiligheid
Het dakraam is voorzien van een stevig vergrendelingssysteem om inbraak te voorkomen en is bestand tegen extreme weersomstandigheden.
Onderhoud
Het hoogwaardige glas is behandeld met een coating die het schoonmaken vereenvoudigt en het glas langer helder houdt.
Hulp en advies
Heeft u een vraag over de Velux GGL of heeft u hulp nodig bij de installatie of vervanging? Stel uw vraag online of neem contact op met productspecialisten voor advies op maat. Zij staan klaar om u te helpen bij het kiezen van het juiste raam, gootstuk, isolatiekraag en dampremmende folie, en bieden ondersteuning bij productproblemen.
